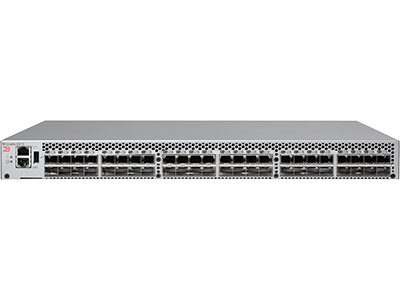

Монтируемый в стойку коммутатор среднего уровня для сетей передачи данных пятого поколения с корпоративными сетевыми возможностями и поддержкой IBM FICON.
Технология Brocade Fabric Vision
Технология Brocade Fabric Vision, расширение оптоволоконного канала пятого поколения, обеспечивает непревзойденную прозрачность и информативность управления сети передачи данных благодаря встроенным инструментам мониторинга, контроля и диагностики. Это помогает снижать затраты на обслуживание, повышать доступность, находить уязвимости и проблемы в сети до того, как они скажутся на работе системы.
Brocade Network Advisor
Brocade Network Advisor упрощает управление оптоволоконным каналом пятого поколения и позволяет в проактивном режиме диагностировать и устранять неполадки. Благодаря этому увеличивается время непрерывной работы, повышается операционная эффективность и сокращаются затраты. Пошаговый мастер настройки в разы ускоряет развертывание и конфигурирование, обеспечивая управление группами оптоволоконных каналов, коммутаторов и портов. Имеются настраиваемые информационные панели с графическим интерфейсом и индикаторами состояния компонентов, включая данные, полученные посредством решения Brocade Fabric Vision. Чтобы оперативно устранять неисправности в оптоволоконной сети, администраторы могут моделировать на этих панелях произошедшие события. Кроме того, информационные панели и отчеты можно настроить так, чтобы отображать только самые необходимые данные. За счет этого администраторы смогут эффективнее планировать свои задачи и поддерживать работоспособность сети.
Вдвое больше функций
Brocade 6510 может работать и как полнофункциональный оптоволоконный коммутатор для сетевой системы хранения, и в качестве шлюза доступа Brocade Access Gateway с поддержкой NPIV-виртуализации, упрощающей подключение сервера в гетерогенную оптоволоконную сеть компании. Кроме того, благодаря невысокой цене и гибкости его можно использовать в качестве базового компонента SAN начального уровня или оконечного коммутатора для SAN с топологией core-to-edge. Шлюз доступа Brocade Access Gateway можно использовать в оптоволоконной сети хранения данных, что намного упрощает управление сетевыми периферийными устройствами. В режиме шлюза доступа Brocade 6510 может подключаться к серверам Brocade B-Series, Brocade M-Series и другим оптоволоконным сетевым системам хранения с поддержкой NPIV. (Обратите внимание, что режим Brocade Access Gateway можно использовать только в 48-портовых конфигурациях.)
Простая установка и управление
Для установки и конфигурирования Brocade 6510 используется простой мастер Brocade EZSwitchSetup, позволяющий настроить, развернуть и обеспечить управление устройством в интерактивном режиме — всего за три простых шага. Brocade Network Advisor обеспечивает комплексное управление всей оптоволоконной сетью ЦОД в средах с несколькими коммутаторами, в том числе настройку, мониторинг и управление опорной сетью, коммутаторами и адаптерами. Brocade 6510 совместим с Microsoft Simple SAN и оснащен USB-разъемом, что повышает удобство обслуживания, регистрации ошибок, обновления прошивки и загрузки системных журналов.
Технические характеристики:
Порты Fibre Channel |
|
Масштабируемость |
Полностью оптоволоконная архитектура, до 239 коммутаторов |
Максимальный сертифицированный результат |
6000 активных узлов; 56 коммутаторов, 19 хопов в матрице ОС Brocade Fabric; большие матрицы сертифицируются по запросу |
Производительность |
|
ISL-магистрали |
|
Суммарная пропускная способность |
Сквозная скорость на линии 768 Гбит/с, полный дуплекс |
Максимальная сетевая задержка |
|
Максимальный размер фрейма |
2112 байт полезной нагрузки |
Буферы фреймов |
8192 динамически выделяемых |
Классы обслуживания |
Класс 2, класс 3, класс F (для фреймов по межкоммутационным каналам) |
Типы портов |
|
Типы трафика данных |
Оптоволоконный коммутатор с поддержкой одноадресной передачи |
Типы ресурсов |
|
Службы коммутации |
|
USB |
USB-порт для загрузки файла системного журнала и обновления прошивки |
Расширение |
Оптоволоконный канал, динамическое сжатие (Brocade LZO) и шифрование (AES-GCM-256); интеграция опциональных оптоволоконных каналов на 10 Гбит/с для подключения DWDM MAN |
