ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

GXT5-5000IRT5UXLE

GXT5-6000IRT5UXLE

GXT5-8000IRT5UXLE

GXT5-10KIRT5UXLN

Номинальная мощность (ВА/Вт)

5000 ВА / 5000 Вт

6000 ВА / 6000 Вт

8000 ВА/ 8000 Вт

10 000 ВА/ 10 000 Вт

Размеры, мм Блок, Ш × Г × В

430 × 630 × 217

430 × 630 × 217

430 × 630 × 217

430 × 630 × 217

Место в стойке U

5U

5U

5U

5U

Размеры при транспортировке (Ш × Г × В)

646×816×520

646×816×520

646×816×520

646×816×520

ВЕС, КГ

Блок

70,8

70,8

74,5

74,5

Упаковка

89

89

93

93

ПАРАМЕТРЫ ВХОДА ПЕРЕМЕННОГО ТОКА

Рабочая частота, ном.

50 или 60 Гц (заводская настройка по умолчанию 50)

Заводская настройка напряжения перем. тока по умолчанию

230 В перем. тока

*напряжение переменного тока настраивается пользователем

200/208/220/230/240 В перем. тока

Диапазон рабочего напряжения при работе без батарей

176–280 Вперем. тока

Максимально возможное напряжение В перем. тока

280 В перем. тока

Входная частота при работе без батареи

280 В перем. тока

Входная частота при работе без батареи

40–70 Гц

Входной разъем питания

Клеммное подключение

Клеммное подключение

Клеммное подключение (общий или раздельный байпас)

Клеммное подключение (общий или раздельный байпас)

ПАРАМЕТРЫ ВЫХОДА ПЕРЕМЕННОГО ТОКА

КПД преобразования перем. т./перем. т.

94%

94%

94,5 %

95%

Заводская настройка напряжения перем. тока по умолчанию

230 В перем. тока

Частота

50 или 60 Гц, номинальная

Форма сигнала

Немодулированная синусоида

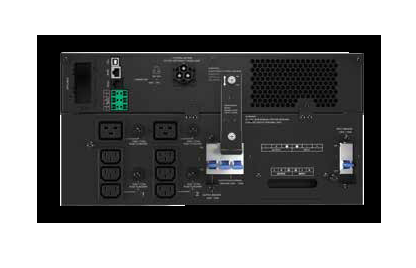

Выходной разъем питания

Клеммное подключение, 2 (C19), 6 (C13)

Клеммное подключение, 4 (C19), 4(C13)

Перегрузка в основном режиме

>150 % минимум на 200 мсек;

125–150 % на 60 секунд;

105–125 % на 5 минут; ≤105 % непрерывно

ВСТРОЕННОЕ УСТРОЙСТВО ЗАРЯДКИ АККУМУЛЯТОРОВ

Ток зарядного устройства, амперы

2,25 по умолчанию (5 максимум)

2,25 по умолчанию (8 максимум)

ПАРАМЕТРЫ БАТАРЕИ

Тип

С клапанным регулированием, необслуживаемые, свинцово-кислотные

Кол-во x В x номинал

2 x 8 x 12 В x 9,0 А·ч

Заводской номер аккумулятора/номер детали

9 Ahr, LEOCH / DJW12-9.0

Время обеспечения резервного питания с полной нагрузкой (мин.)

7

5,5

3,5

2

Время обеспечения резервного питания с половинной нагрузкой (мин.)

18,5

14,5

9,5

7

Время перезарядки (встроенные аккумуляторы)

5 часов до 90 % заряда после полной разрядки при нагрузке 100 %

ПРЕДЕЛЫ ЗАЩИТЫ БАЙПАСА

Варианты верхнего предела:

+10 %, +15 %, +20 %; по умолчанию +10 %

Варианты нижнего предела

-10 %, -15 %, -20 %; по умолчанию -15 %

Отключение режима байпаса

Если входная частота мешает синхронной работе

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочая температура, °C

0–40 (без ухудшения характеристик)

Температура хранения, °C

-15–50

Относительная влажность

0–95 % без конденсации

Рабочая высота над уровнем моря

До 1000 м (3281 фт) при 25 °C без ухудшения характеристик

Акустический шум

<55 дБА в 1 метре от задней стороны <50 дБА в 1 метре от передней или боковой стороны

ОРГАНЫ СЕРТИФИКАЦИИ

Безопасность

Версия IEC62040-1:2008 , маркировка GS

EMI/EMC/C-Tick EMC

IEC/EN/AS 62040-2 2-е издание (кат. 2)

Электростатический разряд

IEC/EN EN61000-4-2, уровень 4, критерии A

Восприимчивость к радиоизлучению

IEC/EN EN61000-4-3, уровень 3, критерии A

Динамические переходные режимы

IEC/EN EN61000-4-4, уровень 4, критерии A

Устойчивость к всплескам напряжения

IEC/EN EN61000-4-5, уровень 3, критерии A

Транспортировка

Процедура ISTA 1E

Соответствие стандартам

CE

ВНЕШНИЙ БАТАРЕЙНЫЙ БЛОК

GXT5-EBC192VRT3U

Габариты, Ш x Г x В (мм)

430 x 581 x 173(4U)

Вес, кг

76

ПАРАМЕТРЫ БАТАРЕЙ

Тип

С клапанным регулированием, необслуживаемые , свинцово-кислотные

Производитель аккумулятора, номер детали

9Ahr, Leoch DJW12-9.0

Количество x напряжение

16 x 12 В

ВРЕМЯ РАБОТЫ ИБП С ОДНИМ ВНЕШНИМ БАТАРЕЙНЫМ БЛОКОМ

Время обеспечения резервного питания с полной нагрузкой (мин.)

19

14,5

9,5

7

Время обеспечения резервного питания с половинной нагрузкой (мин.)

48

38,5

26

19

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочая температура, °C

0–40

Температура хранения, °C

-15–50

Относительная влажность

0–95 % без конденсации

Рабочая высота над уровнем моря

До 3000 м (9,842 фт) при 25 °C

ОРГАНЫ СЕРТИФИКАЦИИ

Безопасность

Версия IEC62040-1:2008

Транспортировка

Процедура ISTA 1E

Соответствие стандартам

CE
