All-Flash системы хранения данных ThinkSystem серии DM

Переход к технологиям All-Flash для ускорения развития бизнеса

  • Коэффициент сокращения объема данных 5:1 без ущерба для производительности
  • Возможность отказаться от плановых простоев и защититься от сбоев в работе

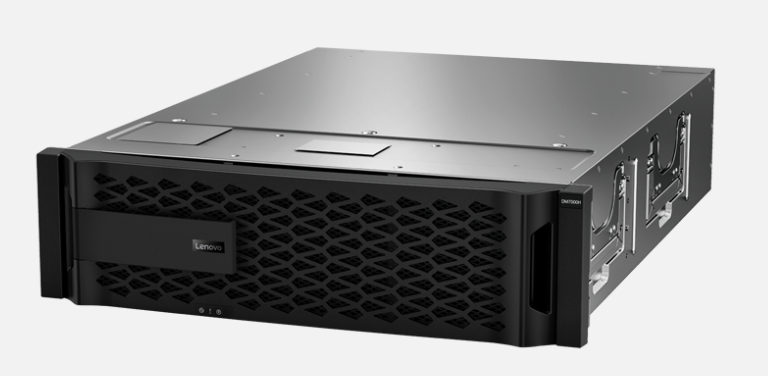

  • 1.pngКонсолидация инфраструктуры благодаря вертикальному масштабированию с помощью унифицированной системы хранения данных объемом до 57 ПБ
  • Построение гибридных облачных инфраструктур и упрощение внедрения сервис-ориентированной ИТ-модели

Особенности

Коэффициент сокращения объема данных: 5:1

Развертывание ключевых рабочих нагрузок (например, SQL Server, VMware и SAP HANA) с помощью единого интерфейса и всего за 10 минут

Сокращение энергопотребления в 11 раз (по сравнению с СХД на базе обычных жестких дисков)

Синхронная репликация и мгновенное переключение между площадками

Сокращение количества требуемых аппаратных компонентов в дата-центре до 50% благодаря применению унифицированной архитектуры

Задача

Компании, стремящиеся быть успешными на рынке и способными удовлетворять требования заказчиков, должны постоянно наращивать скорость и эффективность ключевых бизнес процессов. Одним из основных способов решения этой задачи является переход на All-Flash системы хранения данных, заметно увеличивающие производительность критически важных рабочих нагрузок.

Однако в условиях широкого распространение All-Flash решений в дата-центрах становится очевидным, что общедоступная среда требует использования средств управления данными корпоративного уровня. Полноценная All-Flash СХД должна предоставлять надежные средства для управления данными, интегрированные инструменты защиты данных и широкие возможности масштабирования.

Решение

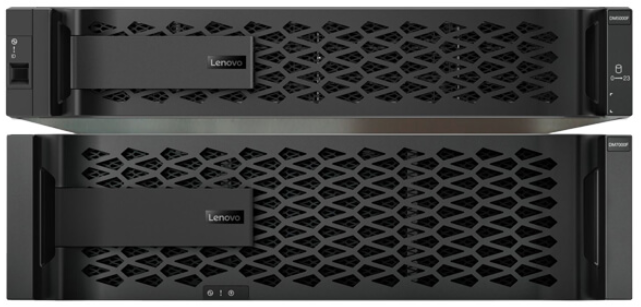

21.pngЧтобы соответствовать требованиям, предъявляемым к корпоративным системам хранения данных, All-Flash массивы ThinkSystem серии DM обеспечивают высокую производительность, невероятную гибкость и лучшие в своем классе средства управления данными. Программное обеспечение ONTAP, используемое в системах серии DM, позволяет обеспечить унифицированный файловый и блочный доступ к данным, увеличивая эффективность, гибкость и надежность ваших ИТ-процессов и ускоряя тем самым развитие вашего бизнеса.

Это решение корпоративного уровня ускоряет доступ к критически важным бизнес-данным, защищает их и позволяет управлять ими. Заказчики, не использующие в настоящее время All-Flash СХД, но рассматривающие подобные системы, могут быть уверены: внедрение этого решения не требует каких-либо специальных знаний.

Системы хранения данных ThinkSystem серии DM обеспечивают простой и безрисковый переход и использованию All-Flash. Системы серии DM были специально разработаны для реализации всех преимуществ флеш-накопителей, чтобы обеспечить лучшие в отрасли показатели производительности, емкости и плотности.

Поддержка программного обеспечения XClarity предоставляет пользователям All-Flash СХД гибкие возможности управления аппаратным обеспечением. ПО Lenovo XClarity Administrator служит единым средством управления аппаратными системами Lenovo ThinkSystem: серверами, СХД и коммутаторами.

Ускоренный доступ к данным

All-Flash СХД серии DM поддерживают различные интерфейсы подключения, включая Ethernet (40 Гбит/с), Fibre Channel (32 Гбит/с) и NVMe over Fibre Channel, обеспечивающие минимальное время отклика и максимальную производительность при передаче данных.

СХД серии DM обеспечивают высокую производительность, поскольку в них нет узких мест, свойственных другим системам хранения, связанных с приминением флеш-накопителей, скорость работы которых превышает пропускную способность сети. Применение технологии NVMe over Fibre Channel снижает время отклика в СХД серии DM вплоть до 50%.

Ускорение бизнес-процессов и увеличение операционной эффективности:

  • До 4 миллионов операций ввода-вывода в секунду (IOPS) в одном кластере All-Flash СХД серии DM.
  • Программное обеспечение ONTAP Flash Essentials обеспечивает стабильно высокую производительность для обработки широкого спектра задач в общедоступных средах.

Упрощение ИТ-операций и преобразование экономики дата-центров:

  • All-Flash СХД позволяют на две трети сократить расходы на поддержку и оптимизацию производительности по сравнению с гибридными системами.
  • Уменьшение занимаемого места в стойках до 38 раз и потребления электроэнергии в 11 раз благодаря функциям дедупликации и компрессии данных.
  • Технологии сокращения объема данных позволяют добиться коэффициента сжатия 5:1.

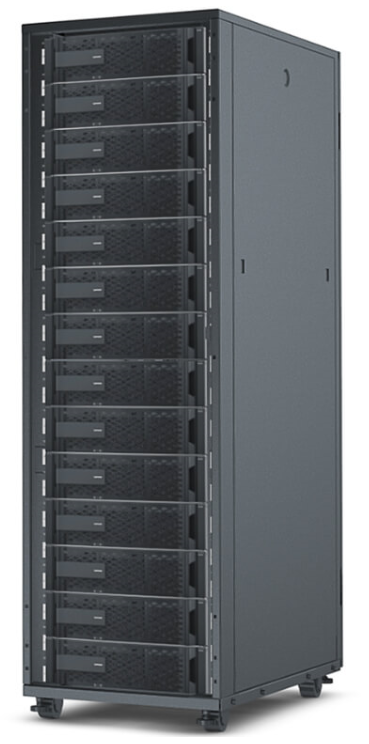

Максимальная гибкость развертывания All-Flash СХД, сохранение контроля над данными и гарантия их защищенности.23.png

  • Перемещайте данные и приложения туда, где они выполняются лучше всего: в системы серии DM или в облако.
  • Получите преимущества использования самой широкой экосистемы интеграции с корпоративными приложениями и нагрузками: виртуализация рабочих станций (VDI), СУБД, серверная виртуализация и т.д.
  • Интегрируйте All-Flash СХД в свою инфраструктуру, не нарушая текущую работу, откажитесь от изолированных хранилищ и масштабируйте систему по мере необходимости.

All-Flash СХД ThinkSystem серии DM прекрасно подходят для обработки данных критически важных приложений и нагрузок, требовательных к производительности массивов: Oracle, Microsoft SQL Server, MongoDB, виртуализация рабочих станций (VDI) и виртуализация серверов. Эти системы также отлично справятся с различными стандартными рабочими нагрузками дата-центра в совместно используемых средах.

Используя возможности встроенного программного обеспечения для защиты данных, ThinkSystem серии DM поможет вам сохранить конкурентные преимущества. Функциональные возможности комплекта ПО включают в себя:

  • Дедупликация, компрессия и уплотнение данных, совместно с технологиями создания клонов и снапшотов позволяют сократить расходы на эксплуатацию СХД без уменьшения производительности
  • Резервное копирование и восстановление с учетом используемых приложений заметно облегчают управление этими приложениям
  • Cинхронная репликация с помощью MetroCluster – лидирующей в отрасли технологии для All-flash систем хранения данных. Эта функция позволяет достичь нулевой целевой точки восстановления (т.е. исключить потерю данных) и близкого к нулю целевого времени восстановления для критически важных рабочих нагрузок
  • Технология Snaplock обеспечивает соблюдение всех требований, связанных с нормативно-правовым соответствием и хранением данных.

Гибкий дизайн для оптимизации хранения данных

Технологии сокращения объема данных, встроенные в системы серии DM, не только экономят в 5 раз больше пространства, но и предоставляют следующие преимущества:

·         Технология уплотнения данных реализует инновационный подход, предусматривающий размещение различных логических блоков данных, находящихся на одном томе, в один блок объемом 4 КБ. Эта технология высвобождает значительное дисковое пространство для рабочих нагрузок СУБД, которые работают с небольшими блоками данных. По отзывам заказчиков, активно использующих ONTAP, применение этой технологи совместно со встроенной компрессией данных позволяет добиться коэффициента экономии свободного места 67:1 при работе с базой данных Oracle.

  • Технология компрессии данных практически не снижает производительность системы. Функция обнаружения несжимаемых данных позволяет не тратить циклы на их обработку.

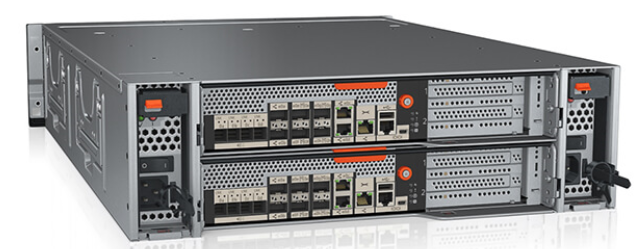

  • 11.pngУлучшенная технология дедупликация максимизирует экономию свободного пространства, исключая запись избыточных блоков данных. При обработке некоторых рабочих нагрузок коэффициент сокращения объема данных может достигать 70:1 (например, при установке обновлений для ОС на виртуальных рабочих местах).

Вы можете быть полностью уверены в долгосрочной защите ваших инвестиций в инфраструктуру, даже если в будущем изменятся ваши требования к производительности и емкости или если вы внедрите облачную модель ИТ.

  • All-Flash системы серии DM поддерживают кластеризацию с гибридными системами серии DM. В результате вы получаете возможность прозрачно перемещать данные между более производительными или более экономичными уровнями хранения, устраняя изолированность своих хранилищ данных.
  • Системы серии DM позволяют вашей компании развиваться и адаптироваться к изменениям бизнес-условий. Массивы DM поддерживают различные сочетания контроллерных полок, твердотельных накопителей и технологий нового поколения. Все это гарантирует долгосрочную защиту ваших инвестиций.
  • Эффективность интеграции систем серии DM с облаком подтверждена на практике. Вы сможете с легкостью перемещать данные между облаком и локальной СХД, добиваясь максимальной производительности и рентабельности инвестиций.
  • Оптимизация управления данными в корпоративных рабочих средах достигается благодаря высокоэффективной интеграции с продуктами Oracle, Microsoft, VMware, SAP, OpenStack и многими другими.

Технические характеристики


DM7000F

DM5000F


Горизонтальное масштабирование NAS

1–24 узла (12 контроллерных пар в режиме высокой доступности)

1–8 узлов (4 контроллерные пары в режиме высокой доступности)


Максимальное количество твердотельных накопителей

4608

576


Максимальная сырая емкость: All-Flash

70,5 ПБ / 62,6 ПиБ

8,8 ПБ / 7,8 ПиБ


Полезная емкость

285,0 ПБ / 253,1 ПиБ

34,7 ПБ / 30,8 ПиБ


Максимальный объем памяти

3 072 ГБ

256 ГБ


Горизонтальное масштабирование SAN

1–12 узлов (6 контроллерных пар в режиме высокой доступности)

1–8 узлов (4 контроллерные пары в режиме высокой доступности)


Максимальное количество твердотельных накопителей

2304

576


Максимальная сырая емкость

35,3 ПБ / 31,3 ПиБ

8,8 ПБ / 7,8 ПиБ


Полезная емкость

142,5 ПБ / 126,6 ПиБ

34,7 ПБ / 30,8 ПиБ


Максимальный объем памят

1 536 ГБ

256 ГБ


Межкластерное соединение

2x 10GbE

2x 10GbE


Спецификации для каждой контроллерной пары

Сдвоенный контроллер в режиме «active-active»


Максимальное количество твердотельных накопителей

384

144


Максимальная сырая емкость: All-Flash

5,9 ПБ / 5,2 ПиБ

2,2 ПБ / 2,0 ПиБ


Полезная емкость

23,8 ПБ / 21,1 ПиБ

8,8 ПБ / 7,8 ПиБ


Форм-фактор контроллера

3U

2U / 24 накопителя


Оперативная память

256 ГБ

64 ГБ


Память NVRAM

16 ГБ

8 ГБ


Разъемы расширения PCIe (макс.)

4

-


Порты FC (32 Гбит/с, автовыбор скорости, макс.)

8

-


Порты FC (16 Гбит/с, автовыбор скорости, макс.)

24

8


Порты FCoE, UTA2(макс.)

24

8


Порты 40GbE (макс.)

8

-


Порты 10GbE (макс.)

32

8


Порты 10GbE BASE-T (автовыбор скорости при 1Гбит/с, макс.)

12

-


Порты SAS (12 Гбит/с и6 Гбит/с, макс.)

24

4


Межкластерное соединение

4x 10GbE

4x 10GbE


Поддерживаемые протоколы

FC, FCoE, iSCSI, NFS, pNFS, SMB

FC, FCoE, iSCSI, NFS, pNFS, SMB


Версия ОС

ONTAP 9.4 или выше

ONTAP 9.4 или выше


Полки и накопители

DM240S (2U; 24 накопителя, форм-фактор 2,5 дюйма)


Поддерживаемые серверные и клиентские ОС

Microsoft Windows, Linux, Oracle Solaris, AIX, HP-UX, Mac OS, VMware, ESX


·         ПО для управления All-Flash СХД серии DM В базовый комплект ONTAP 9 входит набор ПО для управления данными, повышения эффективности хранения данных, защиты данных и оптимизации производительности. В расширенный комплект ONTAP также входит дополнительное ПО для мгновенного клонирования, репликации данных, создания и восстановления резервных копий отдельных приложений и организации длительного хранения данных. Чтобы получить дополнительную информацию, ознакомьтесь с техническим описанием ONTAP.
