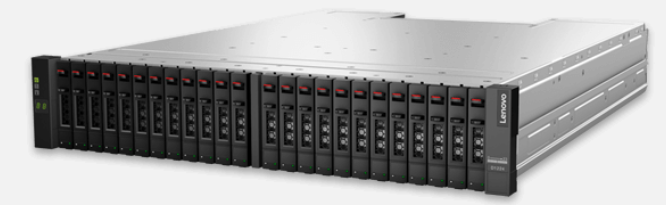

Lenovo D1224 система хранения данных с прямым подключением.



Высокопроизводительная и доступная СХД для увеличения емкости системы.


• Блок большой емкости JBOD
• Гибкие, расширяемые конфигурации DAS
• Поддержка высокопроизводительных твердотельных накопителей и жестких дисков
• Поддержка твердотельных дисков высокой емкости и жестких дисков
• Соответствует спецификации NEBS (регламентация отказоустойчивости компонентов)

Особенности
• Поддержка зонирования SAS до 6 хостов с Y-кабелями
• Простое, доступное, простое в развертывании решение для расширения хранилища.

• Используйте систему хранения В1224 в качестве автономного JBOD или в дальнейшем расширьте систему последовательно подключив в цепочку до 7 корпусов на один HBA. Это обеспечивает поддержку расширения до 192 HDD или SSD используя только один HBA.

• Поддерживается до 8 корпусов D1224 в цепочке SAS
• Каждый D1224 содержит 24 2,5-дюймовых отсеков с горячей заменой, поддерживающих жесткие диски и твердотельные накопители. Это означает, что максимум это 192 дисков / 384 ТБ поддерживается на один HBA.

• Доступные диски включают в себя жесткие диски SAS с частотой вращения 15 000 об/мин и 10 000 об/мин, жесткие диски с высокой пропускной способностью (NL) с частотой 7200 об/мин и высокопроизводительные SSD-накопители с интерфейсом SAS.

• Стандартные модели включают в себя 2 модуля ввода-вывода. Каждый модуль включает в себя три 12 Гигабитных порта ввода -вывода SAS 12 Гбит на один корпус.

• Интеграция со всеми серверами Lenovo.
• Эффективное решение для хранения данных для таких рабочих нагрузок, как резервное копирование данных, кэширование данных, видеонаблюдение, потоковое мультимедиа, почтовый хостинг, виртуализация серверов, в качестве сервера управление файлами и печати.
• Идеально подходит для установки в помещениях с ограниченным пространством в силу компактности решения, возможность расширения емкости решения в будущем при росте потребностей в большей емкости и виртуализация серверов и хранилищ.

• Общие компонентная база с системами D1212 DAS.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Форм фактор

2U

Модуль ввода-вывода

Два 12Gb SAS модуля ввода-вывода (MiniSAS-HD SFF 8644 по умолчанию)

Поддерживаемые диски

24 x 2,5-дюймовых жестких диска SAS с горячей заменой:

Жесткие диски со скоростью вращения 15 000 об/мин,

емкостью 300 ГБ и 600 ГБ

Жесткие диски со скоростью вращения шпинделя 10 000 об/мин, емкостью 600 ГБ, 900 ГБ, 1.2 ТБ и 1.8 ТБ (1.2 ТБ с шифрованием)

Жесткие диски со скоростью вращения шпинделя 7 200 об/мин, емкостью 1ТБ, 2ТБ (NL);

Твердотельные диски 400 ГБ, 800 ГБ, и 1.6 ТБ, три полных перезаписи в день (3 DWD);

Твердотельные диски 400 ГБ, 800 ГБ, и 1.6 ТБ, десять полных перезаписей в день (10 DWD);

Твердотельные диски 800 ГБ (с шифрованием);

Твердотельные диски 3.84 ТБ и 7.68 ТБ одна полная перезапись в день (1 DWD);

Емкость запоминающего устройства (до 8 корпусов поддерживается на каждую цепочку SAS)

До 14.4ТБ – 15 000 об/мин HDD; 43.2 ТБ – 10 000 об/мин HDD SAS;

До 28.88 ТБ – 10 000 об/мин SAS SED;

До 48ТБ – 7 200 об/мин NL SAS HDD;

До 184.32 ТБ – SSD, до 19.2 ТБ SED SSD

Расширяемость

До 8 E1224 корпуса на каждую цепочку SAS.

Поддерживаемые контроллеры

ThinkServer 8885e PCIe 12Gb SAS Adapter (PMC 8885E chipset); ThinkServer LSI 93008-e (12Gb; LSI SAS 31088); Lenovo N2225 SAS/SATA HBA (12Gb) Adapter for System x (12Gb; LSI SAS 3008); N2226 SAS/SATA HBA (12Gb) Adapter for System x (LSI SAS 3008); ServeRAID M5225-2GB SAS/SATA Controller for System x (LSI SAS 3108); Avago SAS 9300-8e Host Bus Adapter (12Gb; LSI SAS 3008); Avago SAS 9300-16e Host Bus Adapter (12Gb; LSI SAS 3008 x2); Avago SAS 9302-16e Host Bus Adapter (12Gb; LSI SAS 3008 x2); Avago MegaRAID SAS 9380-8e LSI SAS3108); Avago MegaRAID SAS 9380-4i4e LSI SAS3108)

Поддержка RAID

RAID-0, 1, 5, 6, 10, 50, 60 (НВА-зависимый)

Блоки питания и вентиляторы

Два 580W блока питания с возможностью горячей замены; два модуля вентиляторов системы с возможностью горячей замены

Разъемы для подключения.

Каждый модуль расширения (x2) включает в себя: 1 Порт управления Ethernet; 3x MiniSAS HD Connector (SFF 8644);

Форм-фактор / Размеры / Вес

2U / Высота: 87.9мм. Ширина: 443мм. Глубина: 630мм. / Вес: 26 кг.

Ограниченная гарантия

3 или 5-летняя ограниченная гарантия, 9x5 на следующий рабочий день (расширяемая) или 9x5x4 или 24/7x4.
